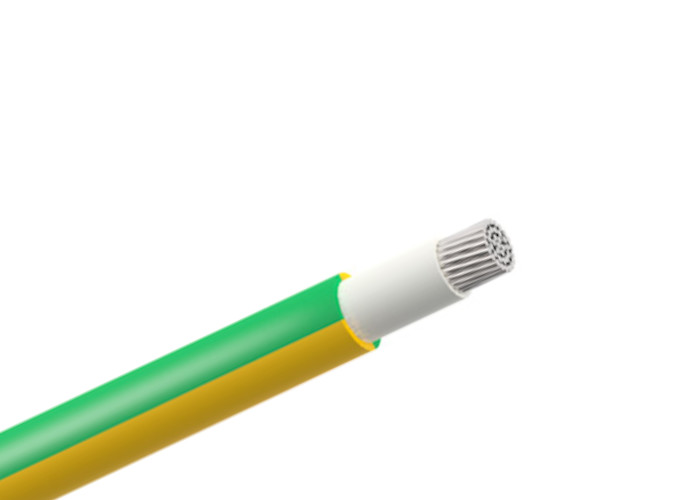

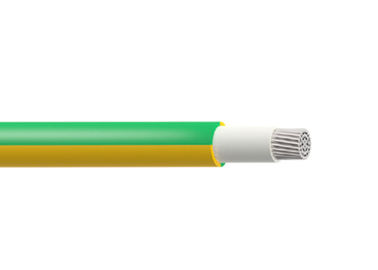

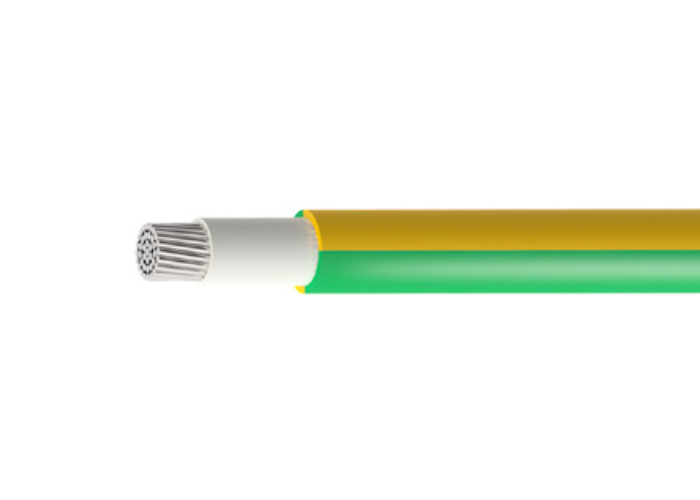

La clase 2 estañó el tipo acorazado 6571TQ cable de las BS 6883 del cable eléctrico del conductor de cobre de SW4

Descripción de producto

La clase 2 estañó el tipo acorazado 6571TQ cable de las BS 6883 del cable eléctrico del conductor de cobre de SW4



USO:

Cable de tierra Unarmoured para las instalaciones fijas en todas las áreas incluyendo el alojamiento y la cubierta abierta en naves y unidades costeras.



CONSTRUCCIÓN:

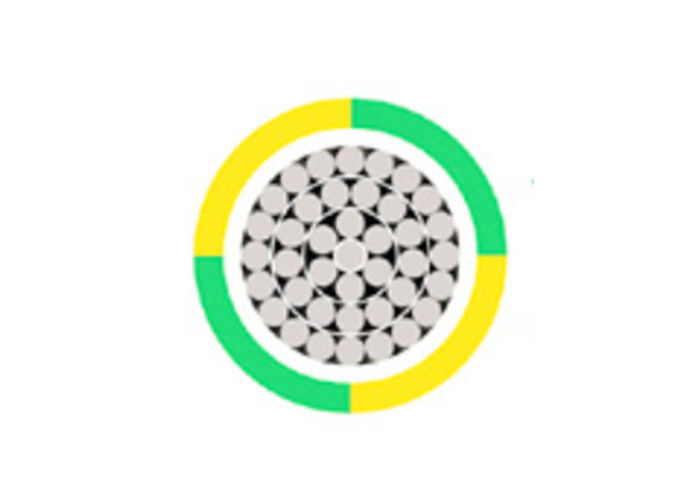

Conductor
La clase 2 estañó el conductor de cobre según
EN 60228 (previamente BS 6360) de las BS
Aislamiento
tipo Halógeno-libre GP4 del EPR del compuesto del elastómero según
BS 7655
Envoltura
HOFR (calor y aceite resistentes e ignífugos), tipo SW4 del compuesto del elastómero del halogenfree según BS 7655



CARACTERÍSTICAS:
Grado del voltaje (Uo/U)
600/1000V
Grado de la temperatura
Fijo: -40°C a +90°C
Doblado: -15°C a +90°C
Radio de doblez mínimo
Hasta 10mm2 - fijo: diámetro total de 3 x
16mm2 a 25mm2 - fijo: diámetro total de 4 x
Sobre 25mm2 - fijo: diámetro total de 6 x
Color de la envoltura
Verde/amarillo



DIMENSIONES

BASE NO.	CRUZ NOMINAL ÁREA SECCIONAL milímetro de ²	GRUESO NOMINAL DEL AISLAMIENTO milímetro	GRUESO NOMINAL DE ENVOLTURA milímetro	NOMINAL TOTAL DIÁMETRO milímetro	NOMINAL PESO kg/km
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	0,8 0,8 0,8 1 1 1 1 1,2 1,2 1,4 1,4 1,6 1,6 1,8 2 2,2 2,4 2,6 2,8	1 1 1 1 1 1 1,1 1,2 1,2 1,3 1,3 1,4 1,5 1,6 1,7 1,8 1,9 2 2,2	4,8 5,1 5,6 6,5 7,1 8,1 9,5 11,4 12,6 14,3 16 18,6 20,3 22,4 24,9 28 30,9 35,3 39,3	34 40 54 78 101 144 216 328 429 551 753 1049 1274 1568 1949 2530 3134 4258 5337













































CONDUCTORES
Conductores trenzados de la clase 2 para la sola base y los cables multifilares

SUPERFICIE TRANSVERSAL NOMINAL milímetro de ²	MÍNIMO NO DE ALAMBRES EN CONDUCTOR	RESISTENCIA MÁXIMA Del CONDUCTOR EN 20ºC
	Circular	Conductor de cobre recocido
	Cu	Alambres cubiertos de metal ohms/km
1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	7 7 7 7 7 7 7 7 7 19 19 19 37 37 37 37 61 61 61		18,2 12,2 7,56 4,7 3,11 1,84 1,16 0,734 0,529 0,391 0,27 0,195 0,154 0,126 0,1 0,0762 0,0607 0,0475 0,0369





















































CARACTERÍSTICAS ELÉCTRICAS
Capacidad de carga actual

SUPERFICIE TRANSVERSAL NOMINAL milímetro de ²	SOLA BASE Amperios
1 1,5 2,5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500	18 23 30 40 52 72 96 127 157 196 242 293 339 389 444 522 601 719 827

REDUCIR LA CAPACIDAD NORMAL DE FACTORES

TEMPERATURA AMBIENTE	35ºC	40ºC	45ºC	50ºC	55ºC	60ºC	65ºC	70ºC	75ºC	80ºC
REDUCIR LA CAPACIDAD NORMAL DE FACTOR	1,10	1,05	1,0	0,94	0,88	0,82	0,74	0,67	0,58	0,47
