Aislamiento especial de cobre del cable XLPE de la armadura X de los cables de los TS de 15KV el 133%
Datos del producto:
|
|
Lugar de origen: | Henan |
---|---|
Nombre de la marca: | CN CABLE |
Certificación: | IEC |
Número de modelo: | Cable de alimentación |
Pago y Envío Términos:
|
|
Cantidad de orden mínima: | 1000Meters |
Detalles de empaquetado: | Tambor |
Tiempo de entrega: | 20days después de pagos |
Condiciones de pago: | L / C, T / T |
Información detallada |
|||
Conductor: | Conductor de cobre flexible adicional, acordando ASTM B3 | Conductor Shield: | El escudo semiconductor de las cintas se aplicó helicoidal sobre el conductor |
---|---|---|---|
Aislamiento: | operación normal resistente de la temperatura 90°C del caucho de propileno de etileno del aceite 100 | Escudo del aislamiento: | Hasta la cinta del poliéster 2kV aplicada sobre el aislamiento; sobre el escudo semiconductor de las |
Escudo metálico: | Trenza de cobre estañada (cobertura mínima del 60%) sobre cada conductor | Identificación de las fases: | Por las fibras coloreadas negras, blancas y rojas |
Cables de toma de tierra: | Dos desnudos, haber trenzado flexible de la cuerda-endecha, conductores de cobre | Verifique en suelo: | Un haber aislado amarillo, haber trenzado flexible de la cuerda-endecha, conductor de cobre |
Asamblea de la base: | Los conductores trifásicos, dos la tierra desnuda y uno verifican los conductores en suelo se telegr | Refuerzo: | Un refuerzo abierto se aplica sobre la base para la fuerza mecánica |
Chaqueta: | Chaqueta resistente adicional del elastómero altamente resistente a cortar, al rasgón, a la luz del | ||
Alta luz: | cable de cobre de la soldadura,cable de transmisión especial |
Descripción de producto

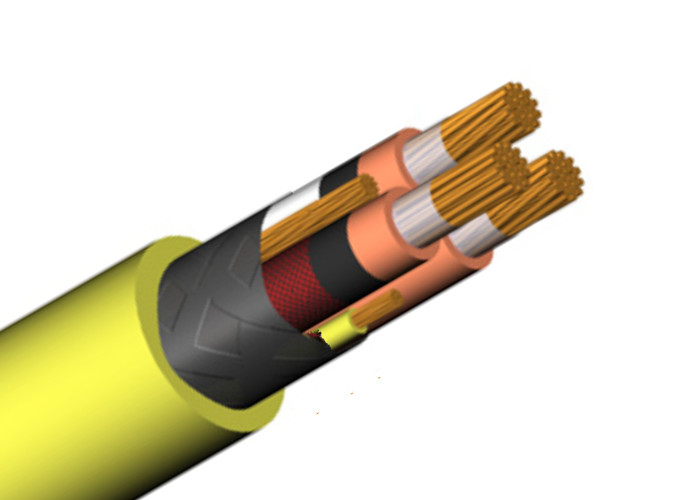

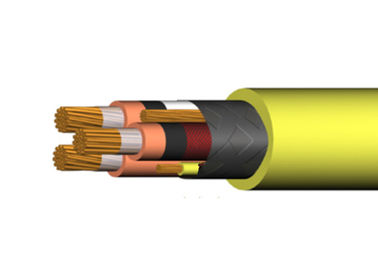

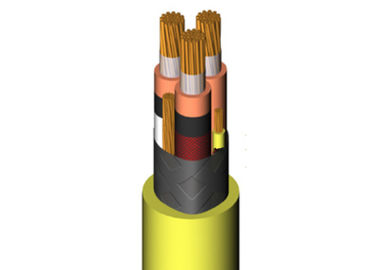

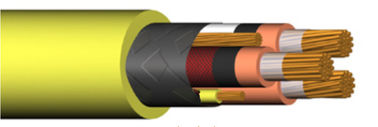

2 kilovoltios hasta 25 kilovoltios de cable de transmisión minero, aislamiento del EPR, escudo metálico trenzado, chaqueta resistente adicional de goma termoendurecible
Uso
Para el servicio medio resistente del voltaje como fuente de alimentación para el equipo minero donde se requiere la seguridad máxima. De uso general para alimentar el equipo minero móvil pesado tal como palas, rastras, plataformas de perforación, el otro apagado equipo de la pista. También conveniente para la distribución media del voltaje como cable de fuente de alimentación flexible en operaciones resistentes adicionales. Los cables de SHD-GC se señalan para actuar encendido el circuito de la CA de tres fases, donde poniendo a tierra los conductores y verificar el conductor en suelo se requieren. Verifique el cable de control en suelo permite que todo el tiempo los conductores monitores del circuito de tierra den el nivel de la seguridad máxima.
Detalle la descripción y la construcción
Conductor | Conductor de cobre flexible adicional, acordando ASTM B3 |
Conductor Shield | El escudo semiconductor de las cintas se aplicó helicoidal sobre el conductor |
Aislamiento | operación normal resistente de la temperatura 90°C del caucho de propileno de etileno del aceite 100%, del ozono y de agua del nivel del aislamiento (EPR), condición de sobrecarga de la emergencia 130°C, condición del cortocircuito 250°C |
Escudo del aislamiento | Hasta la cinta del poliéster 2kV aplicada sobre el aislamiento; sobre el escudo semiconductor de las cintas 2kV aplicado sobre el aislamiento |
Escudo metálico | Trenza de cobre estañada (cobertura mínima del 60%) sobre cada conductor |
Identificación de las fases | Por las fibras coloreadas negras, blancas y rojas |
Cables de toma de tierra | Dos desnudos, haber trenzado flexible de la cuerda-endecha, conductores de cobre |
Verifique en suelo | Un haber aislado amarillo, haber trenzado flexible de la cuerda-endecha, conductor de cobre |
Asamblea de la base | Los conductores trifásicos, dos la tierra desnuda y uno verifican los conductores en suelo se telegrafían así como una mano izquierda ponen, más una cinta de la carpeta aplicada sobre la asamblea |
Refuerzo | Un refuerzo abierto se aplica sobre la base para la fuerza mecánica |
Chaqueta | Chaqueta resistente adicional del elastómero altamente resistente a cortar, al rasgón, a la luz del sol, al ozono y a la llama. Tiene una resistencia excelente a calentar, la humedad, el agua, el aceite y la mayoría de sustancias químicas comúnmente presentes en las operaciones del campo de minas. La chaqueta estándar es negra y cumple o excede todos los requisitos de ICEA S75-381. Los colores alternos de la chaqueta están disponibles como petición |
Empaquetado
Tambores de madera no restituibles.
Opciones
• Poliuretano termoplástico (TPU)
• Chaqueta (MSHA aprobó)
• Colores de la chaqueta
• Puesta longitud (300 m)
Estándares/que prueban
SHD-GC cumple o excede los requisitos de ICEA S-75-381, ICEA S-68-516 y es MSHA aprobado usando la chaqueta de TPU.
Marca
SHD-GC.
Instalación
SHD-GC se puede utilizar en ubicaciones del aire libre bajo condiciones ambientales muy severas tales como la que está comúnmente presente en los lugares mineros. El diseño del conductor y las materias primas usados, permite que el cable sea instalado directamente en los campos de minas ásperos, no requiriendo ninguna preparación anterior.
TELEGRAFÍE EL TIPO SHD-GC 2 kilovoltios | |||||||||||
Conductor Tamaño |
Nominal Área |
No. Hilos Mínimo |
Conductor Diámetro |
Aislamiento Grueso |
El poner a tierra Conductor Tamaño |
Control Conductor Tamaño |
Chaqueta Grueso |
OD Nominal |
Aproximadamente. Total Peso |
Mínimo. Doblez Radio |
Ampacity |
AWG/MCM | mm2 | milímetro | milímetro | AWG | AWG | milímetro | milímetro | kilogramo/kilómetro | milímetro | ||
6 | 13,3 | 49 | 5,49 | 1,78 | 10 | 8 | 3,94 | 32,8 | 1.799 | 197 | 93 |
4 | 21,2 | 49 | 6,82 | 1,78 | 8 | 8 | 3,94 | 35,5 | 2.220 | 214 | 122 |
3 | 26,7 | 49 | 7,77 | 1,78 | 7 | 8 | 4,32 | 38,4 | 2.633 | 230 | 140 |
2 | 33,6 | 133 | 8,68 | 1,78 | 6 | 8 | 4,32 | 40,4 | 2.968 | 242 | 159 |
1 | 42,4 | 133 | 9,83 | 2,03 | 5 | 8 | 4,83 | 44,7 | 3.640 | 268 | 184 |
1/0 | 53,5 | 133 | 10,98 | 2,03 | 4 | 8 | 4,83 | 47,2 | 4.189 | 283 | 211 |
2/0 | 67,4 | 133 | 12,68 | 2,03 | 3 | 8 | 5,21 | 50,8 | 4.694 | 305 | 243 |
3/0 | 85 | 259 | 13,89 | 2,03 | 2 | 8 | 5,21 | 54,1 | 5.817 | 325 | 279 |
4/0 | 107 | 259 | 15,79 | 2,03 | 1 | 8 | 5,59 | 58,7 | 6.983 | 352 | 321 |
250 | 127 | 259 | 16,84 | 2,41 | 1/0 | 8 | 5,59 | 63,8 | 8.280 | 383 | 355 |
350 | 177 | 259 | 20,24 | 2,41 | 2/0 | 8 | 5,97 | 71,5 | 10.689 | 429 | 435 |
500 | 253 | 259 | 23,92 | 2,41 | 4/0 | 8 | 6,73 | 81,0 | 14.483 | 485 | 536 |
TELEGRAFÍE EL TIPO SHD-GC 5 kilovoltios | |||||||||||
Conductor Tamaño |
Nominal Área |
No. Hilos Mínimo |
Conductor Diámetro |
Aislamiento Grueso |
El poner a tierra Conductor Tamaño |
Control Conductor Tamaño |
Chaqueta Grueso |
OD Nominal |
Aproximadamente. Total Peso |
Mínimo. Doblez Radio |
Ampacity |
AWG/MCM | mm2 | milímetro | milímetro | AWG | AWG | milímetro | milímetro | kilogramo/kilómetro | milímetro | ||
6 | 13,3 | 49 | 5,49 | 2,79 | 10 | 8 | 4,70 | 39,6 | 2.327 | 238 | 93 |
4 | 21,2 | 49 | 6,82 | 2,79 | 8 | 8 | 4,70 | 42,7 | 2.815 | 256 | 122 |
3 | 26,7 | 49 | 7,77 | 2,79 | 7 | 8 | 5,21 | 45,2 | 3.237 | 271 | 140 |
2 | 33,6 | 133 | 8,68 | 2,79 | 6 | 8 | 5,21 | 47,5 | 3.631 | 285 | 159 |
1 | 42,4 | 133 | 9,83 | 2,79 | 5 | 8 | 5,21 | 49,5 | 4.101 | 297 | 184 |
1/0 | 53,5 | 133 | 10,98 | 2,79 | 4 | 8 | 5,59 | 52,8 | 4.767 | 317 | 211 |
2/0 | 67,4 | 133 | 12,68 | 2,79 | 3 | 8 | 5,59 | 55,9 | 5.514 | 335 | 243 |
3/0 | 85 | 259 | 13,89 | 2,79 | 2 | 8 | 5,97 | 59,9 | 6.490 | 359 | 279 |
4/0 | 107 | 259 | 15,79 | 2,79 | 1 | 8 | 5,97 | 63,5 | 7.556 | 381 | 321 |
250 | 127 | 259 | 16,84 | 3,05 | 1/0 | 8 | 6,35 | 68,3 | 8.850 | 410 | 355 |
350 | 177 | 259 | 20,24 | 3,05 | 2/0 | 8 | 6,73 | 74,9 | 11.120 | 449 | 435 |
500 | 253 | 259 | 23,92 | 3,05 | 4/0 | 8 | 7,11 | 84,1 | 14.886 | 505 | 536 |
TELEGRAFÍE EL TIPO SHD-GC 8 kilovoltios | |||||||||||
Conductor Tamaño |
Nominal Área |
No. Hilos Mínimo |
Conductor Diámetro |
Aislamiento Grueso |
El poner a tierra Conductor Tamaño |
Control Conductor Tamaño |
Chaqueta Grueso |
OD Nominal |
Aproximadamente. Total Peso |
Mínimo. Doblez Radio |
Ampacity |
AWG/MCM | mm2 | milímetro | milímetro | AWG | AWG | milímetro | milímetro | kilogramo/kilómetro | milímetro | ||
4 | 21,2 | 49 | 6,82 | 3,81 | 8 | 8 | 5,21 | 49,3 | 3.397 | 394 | 122 |
3 | 26,7 | 49 | 7,77 | 3,81 | 7 | 8 | 5,21 | 51,3 | 3.786 | 410 | 140 |
2 | 33,6 | 133 | 8,68 | 3,81 | 6 | 8 | 5,59 | 53,8 | 4.223 | 430 | 159 |
1 | 42,4 | 133 | 9,83 | 3,81 | 5 | 8 | 5,59 | 56,1 | 4.745 | 449 | 184 |
1/0 | 53,5 | 133 | 10,98 | 3,81 | 4 | 8 | 5,59 | 58,9 | 5.373 | 471 | 211 |
2/0 | 67,4 | 133 | 12,68 | 3,81 | 3 | 8 | 5,97 | 62,5 | 6.211 | 500 | 243 |
3/0 | 85 | 259 | 13,89 | 3,81 | 2 | 8 | 6,35 | 66,5 | 7.218 | 532 | 279 |
4/0 | 107 | 259 | 15,79 | 3,81 | 1 | 8 | 6,35 | 69,9 | 8.276 | 559 | 321 |
250 | 127 | 259 | 16,84 | 3,81 | 1/0 | 8 | 6,35 | 73,4 | 9.396 | 587 | 355 |
350 | 177 | 259 | 20,24 | 3,81 | 2/0 | 8 | 7,11 | 81,3 | 11.913 | 650 | 435 |
500 | 253 | 259 | 23,92 | 3,81 | 4/0 | 8 | 7,49 | 90,4 | 15.686 | 723 | 536 |
TELEGRAFÍE EL TIPO SHD-GC 15 kilovoltios | |||||||||||
Conductor Tamaño |
Nominal Área |
No. Hilos Mínimo |
Conductor Diámetro |
Aislamiento Grueso |
El poner a tierra Conductor Tamaño |
Control Conductor Tamaño |
Chaqueta Grueso |
OD Nominal |
Aproximadamente. Total Peso |
Mínimo. Doblez Radio |
Ampacity |
AWG/MCM | mm2 | milímetro | milímetro | AWG | AWG | milímetro | milímetro | kilogramo/kilómetro | milímetro | ||
2 | 33,6 | 133 | 8,68 | 5,33 | 6 | 8 | 5,97 | 61,2 | 5.210 | 490 | 164 |
1 | 42,4 | 133 | 9,83 | 5,33 | 5 | 8 | 5,97 | 64,0 | 5.849 | 512 | 187 |
1/0 | 53,5 | 133 | 10,98 | 5,33 | 4 | 8 | 6,35 | 67,1 | 6.580 | 537 | 215 |
2/0 | 67,4 | 133 | 12,68 | 5,33 | 3 | 8 | 6,35 | 69,3 | 7.272 | 554 | 246 |
3/0 | 85 | 259 | 13,89 | 5,33 | 2 | 8 | 6,73 | 73,7 | 8.420 | 590 | 283 |
4/0 | 107 | 259 | 15,79 | 5,33 | 1 | 8 | 6,73 | 77,5 | 9.616 | 620 | 325 |
